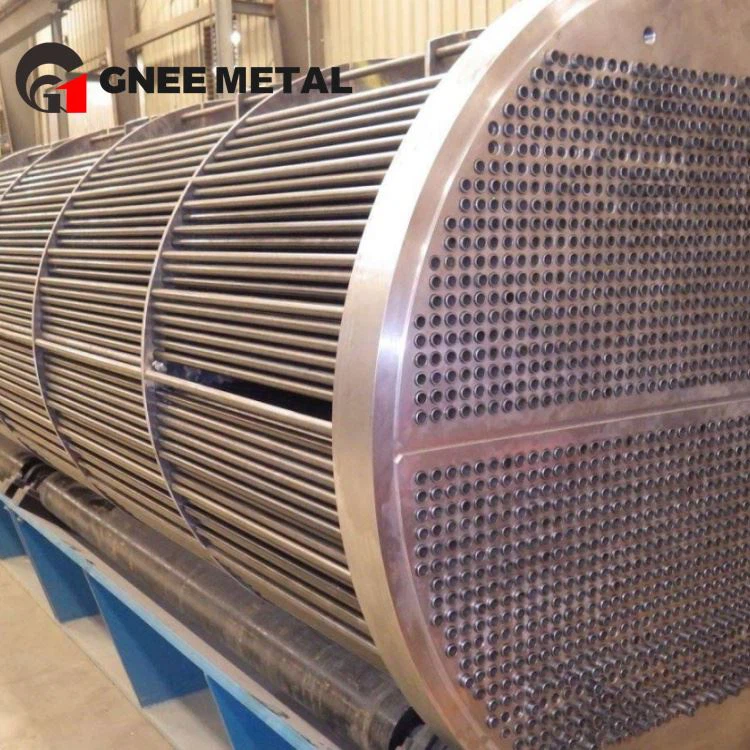

Tib echanjeur chalè nikèl kwiv (C70600/C71500)



Nan jeni maren ak sektè lwil oliv ak gaz lanmè, nati inplakabl nan korozyon dlo lanmè mande materyèl ki ale pi lwen pase alyaj estanda.Tib echanjeur chalè nikèl kwivsolisyon yo, espesyalmanC70600 (90/10)epiC71500 (70/30), yo te vin referans endistri a pou durability ak efikasite tèmik. Kòm espesyalizekwiv nikèl chalè echanjeur tib manifaktirè yo, nou pwodui tib san pwoblèm ki fèt pou fòme yon fim oksid natirèl pwoteksyon, ki asire fyab alontèm-nan anviwònman dlo lanmè ki gen gwo vitès-.

Jwenn priyorite w jodi a



De ki pi komenkwiv nikèl echanjeur chalè tibalyaj yoC70600 (90/10)epiC71500 (70/30). Tablo ki anba a montre diferans ki genyen pou ede w chwazi bon alyaj pou oukoki ak tib echanjeur chalè.

Pwopriyete	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Konpozisyon nominal	90% kwiv, 10% nikèl, 1.4% fè, 0.8% manganèz	70% kwiv, 30% nikèl, 0.5% fè, 0.5% manganèz
Fòs rupture (min)	45,000 psi (310 MPa)	60,000 psi (415 MPa)
Fòs Sede (min)	15,000 psi (105 MPa)	25,000 psi (170 MPa)
Kondiktivite tèmik	29 BTU/(hr·ft· degre F) (50 W/m·K)	17 BTU/(hr·ft· degre F) (29 W/m·K)
Limit vitès dlo lanmè	Jiska 3.5 m/s (11.5 pye/s)	Jiska 4.5 m/s (15 pye/s)
Rezistans korozyon	Ekselan pou dlo lanmè jeneral	Siperyè pou gwo-vitès, dlo lanmè asid oswa polye
Pri relatif	Mwayen-Segondè	Pi wo
Pi bon aplikasyon	kondansateur echanjeur chalè, evaporator tib kokisou veso, platfòm lanmè	Kondansasyon plant elektrik,chalè echanjeur chofajak gwo -tanperati dlo lanmè, sèvis gaz tounen



Lè yo chwazi C70600:

Jeneral refwadisman dlo lanmè sou bato ak platfòm lanmè

tib echanjeur chalè kòb kwiv mete vs cupronickel – C70600se repons estanda pou pifò devwa maren yo

Bidjè-pwojè konsyan ki toujou bezwen ekselan rezistans korozyon



Lè yo chwazi C71500:

Dlo lanmè gwo -vitès pi wo pase 3.5 m/s

Dlo lanmè polye oswa salm ak sulfid idwojèn

Tanperati wo-koki ak tib echanjeur chalèaplikasyon (pi wo pase 120 degre / 250 degre F)

Sour gaz oswa sèvis amonyak kotekwiv chalè echanjeur tib korozyonse yon risk li te ye

Aplikasyon ki mande maksimòmesperans lavi tib echanjeur chalè kòb kwiv mete(30+ ane)



Pou yon detayetib echanjeur chalè kòb kwiv mete vs asye purkonparezon nan dlo lanmè,C70600epiC71500depase pi fò klas Nerjaveèi nan rezistans nan korozyon fant ak twou.

Voye Kondisyon Dlo Lanmè Ou



Ekselan rezistans korozyon ewozyon

Dlo lanmè a yon vitès ki pi wo a 1.5 m/s erodeC12200epiC44300. C70600manch tib jiska3.5 m/s. C71500manch tib jiska4.5 m/s. Sa vle di pi pitidyamèt tiyo echanjeur chalèak pi wo koyefisyan transfè chalè.



Natirèl biofouling rezistans

Sifas nikèl kwiv lage iyon kòb kwiv mete ki anpeche atachman barnacle ak moul. Akwiv nikèl echanjeur chalè tibpake mande pou netwaye mwens souvan pase asye pur oswa Titàn.



Bon fabrike

C70600epiC71500ka bese nanu tib echanjeur chalèkonfigirasyon, woule nanfèy tib, ak elaji lè l sèvi avèk estandaekspansyon tib echanjeur chalèekipman.



Pwouve esperans lavi

Copper chalè echanjeur tib esperans lavipouC70600nan dlo lanmè pwòp se20 a 30 ane. PouC71500, atann30+ ane. Anpil veso naval operekwiv nikèl echanjeur chalè tibpakèt pou 40 ane ak bon chimi dlo.



Aplikasyon komen pou tib echanjeur chalè nikèl kwiv:

kondansateur echanjeur chalèsou bato, soumaren, ak platfòm lanmè

evaporator tib kokinan plant dessalement

u tib kondansateurnan plant elektrik yo

echanjeur chalè hvacsou veso maren yo

chalè echanjeur chofajaparèy chofaj dlo manje

koki ak tib echanjeur chalènan plant chimik yo trete likid korozif



Nou bayC70600epiC71500pa jis kòm fè tib dwat, men kòm eleman fini pare pou enstalasyon nan oukoki ak tib echanjeur chalè. Anba a se òf konplè nou an.

Bare Dwat Copper Nikèl Tib

Paramèt	C70600 (90/10)	C71500 (70/30)	Aplikasyon komen
OD - 5/8 pous (15.88mm)	Nan stock	Fè sou lòd	Marinechanjeur chalè hvac, machin echanjeur chalèglasyè
OD - 3/4 pous (19.05mm)	Nan stock	Stock limite	tib echanjeur chalè kòb kwiv mete od 19mm- pi komen pou kondansateur maren
OD - 1 pous (25.4mm)	Nan stock	Fè sou lòd	evaporator tib koki, plant pouvwau tib kondansateur
OD - 1.25 pous (31.75mm)	Fè sou lòd	Fè sou lòd	Gwokoki ak tib echanjeur chalè
OD - 1.5 pous (38.1mm)	Fè sou lòd	Fè sou lòd	Sistèm dlo lanmè gwo-koule
Epesè miray la	0.7mm - 3.0mm	0.7mm - 3.0mm	Mi pi epè pou gwo risk ewozyon
Longè	1m – 30m	1m – 30m	Estanda 6m stock; koupe nan longè egzak ki disponib
Tolerans (OD)	± 0.05mm	± 0.05mm	RankontreASTM B111 pdfkondisyon



U Bend Tib Nikèl Copper

Nou fabrikeu tib echanjeur chalèeleman nanC70600epiC71500souCNC mandrin Bendersasire reyon ki konsistan, pa gen okenn ovale, epi pa gen okenn nòt entèn.



Paramèt	C70600 (90/10)	C71500 (70/30)
OD - 5/8 pous (15.88mm)	Nan stock	Fè sou lòd
OD - 3/4 pous (19.05mm)	Nan stock	Stock limite
OD - 1 pous (25.4mm)	Nan stock	Fè sou lòd
OD - 1.25 pous (31.75mm)	Fè sou lòd	Fè sou lòd
OD - 1.5 pous (38.1mm)	Fè sou lòd	Fè sou lòd
Epesè miray la	0.7mm - 2.5mm	0.8mm - 2.5mm
Reyon pliye minimòm (liy santral)	1.5 x OD	2.0 x OD
Longè janm (pòsyon dwat)	500mm - 12,000mm	500mm - 12,000mm
Bend Angle	180 degre (estanda U)	180 degre (estanda U)
Tanjant Longè (Apre Bend)	25mm - 100mm	25mm - 100mm



Estanda U Bend Radii pou OD komen (C70600):

Tib OD	Minimòm CLR (Reyon Liy Santral)	Estanda Stock CLR
5/8 pous (15.88mm)	23.8mm (1.5 x OD)	25mm, 30mm, 38mm
3/4 pous (19.05mm)	28.6mm (1.5 x OD)	30mm, 38mm, 45mm
1 pous (25.4mm)	38.1mm (1.5 x OD)	40mm, 50mm, 60mm
1.25 pous (31.75mm)	47.6mm (1.5 x OD)	50mm, 60mm, 75mm
1.5 pous (38.1mm)	57.2mm (1.5 x OD)	60mm, 75mm, 90mm



Pou C71500, miltipliye reyon ki anwo yo pa 1.33 (minimòm 2.0 x OD).



Opsyon tib Bend U:

Menm longè janm- tou de janm egal (pi komen pouu tib pake echanjeur chalè)

Longè janm inegal- pou espesifikfèy tiblayouts

Long tanjant– pwolonje seksyon dwat apre pliye a poutib echanjeur chalè woulenan yon segondfèy tib

Tanjant kout- minimòm seksyon dwat pou kontra enfòmèl antu tib kondansateurdesen



Espesifikasyon Kalite U Bend:

Ovalite apre koube:Mwens pase 5% nan OD

Mi eklèsi nan apex pliye:Mwens pase 10% epesè miray nominal

Fini sifas:Pa gen fant, nòt, oswa ondul vizib anba agrandisman 10x

Rekwir soulajman estrès:Disponib sou demann poukwiv chalè echanjeur tib korozyonprevansyon nan sèvis amonyak oswa tounen



Pre-Pakèt Tib Copper Nikèl Prefabrike

Nou rasanble ouC70600 tiboswaC71500 tibnan pake konplè pare pou ensèsyon nan koki ou ki egziste deja.

Kalite pake	Deskripsyon	Aplikasyon tipik
U Tib Bundle	U tib echanjeur chalèepiu tib pake echanjeur chalèak CNC mandrin viraj. Minimòm reyon koube 1.5 x OD pouC70600, 2.0 x OD pouC71500.	Marinkondansateur echanjeur chalè, u tib kondansateursou veso yo
Dwat Tib Bundle	Dwatkwiv nikèl echanjeur chalè tibak tou de bout prepare poutib echanjeur chalè woule.	Shell ak tib echanjeur chalèak pake detachable
Finned Tube Bundle	Tib finned kwiv pou echanjeur chalèak najwar entegral ki ba oswa najwar segondè nanC70600oswaC71500.	Air-refwadiechanjeur chalè hvac, echanjeur chalè lèsistèm nan anviwònman maren
Shell Tib Evaporator Bundle	Pake espesyalize ak tib sifas amelyore pou devwa bouyi.	Shell tib evaporatornan frijidè oswa desalination



Tib Finned Copper Nikèl

Pou aplikasyon kote likid-koki a se lè oswa gaz, nou ofritib kwiv finned pou echanjeur chalènanC70600epiC71500.

Kalite fin	Baz Tib OD	Dansite fin	Aplikasyon
Entegral Low Fin (L-Tip)	5/8", 3/4", 1"	16 - 40 najwar / pous	Dlo lanmè-refwadiechanjeur chalè hvac, kondansateur echanjeur chalè
Segondè Fin (Extruded)	3/4", 1"	8 - 11 najwar / pous	Air-refwadikoki ak tib echanjeur chalèsou platfòm lanmè
Sifas Amelyore (E-Tip)	5/8", 3/4"	26 - 52 najwar / pous	Inondeevaporator tib kokiak bò koki dlo lanmè

Nòt:Finned tib nanC71500yo disponib men mande pou tan plon pi long akòz fòs ki pi wo nan alyaj la.



Fittings Copper Nikèl ak Konpozan Fèy Tib

A kwiv nikèl echanjeur chalè tibse sèlman osi serye ke koneksyon li yo. Nou bay konpozan matche pou konplèkoki ak tib echanjeur chalèasanble.

Eleman	Opsyon materyèl	Deskripsyon
Fèy Tib	C70600, C71500, Naval kwiv, aliminyòm an kwiv	Fouye sou ouanplasman tibak layout. Konpatib akekspansyon tib echanjeur chalèepiwoule tib.
U-Bend sipò yo	C70600oswa Nerjaveèi 316L	Anpeche tib vibrasyon nanu tib pake echanjeur chalèasanble yo.
Anòd sakrifye	Aliminyòm oswa Zenk	Tache akfèy tibpou anpechekwiv chalè echanjeur tib korozyonnan sèvis dlo lanmè grav.
Bouchon fen ak Ferrules	C70600	Pwoteje pwent tib yo kont kowozyon ewozyon nan gwo vitès-.
Plak deflektè	C70600oswa Naval Brass	Sipòte tib epi dirije koule bò koki{0}} nankoki ak tib echanjeur chalè.
Joint sele	EPDM, Viton, oswa Neoprene	Pou sele tib-a-tib fèy nan desen doub fèy tib.

Ki jan yo pliye tib echanjeur chalè nikèl kwiv

Copper nikèl alliages mande plis fòs pou pliye paseC12200. Sèvi ak yonmandrin benderak yon reyon pliye minimòm de1.5 x ODpouC70600epi2.0 x ODpouC71500. Pou yonu tib echanjeur chalè, nou rekòmande koube faktori olye ke koube jaden.



Ki jan yo soude tib echanjeur chalè nikèl kwiv

Pouki jan yo soude tib echanjeur chalè kwivnanC70600oswaC71500:

Sèvi akCuNi filler metal(ERCuNi pou C70600, ERCuNi-2 pou C71500)

TIG soude ak purge agon

Prechofe pa obligatwa men tanperati entèpasaj ta dwe rete anba a 150 degre (300 degre F)

Tretman chalè apre-soude pa nesesè

Braz tou posib akBCuP-5filler, men jwenti soude yo pi fò pou gwo -presyonkoki ak tib echanjeur chalèaplikasyon yo.



Tib echanjeur chalè woule ak ekspansyon

C70600 tibepiC71500 tibwoule ak elaji menm jan ak lòt alyaj kwiv. Sèvi ak yon kalkilatris koupl woule espesifik pou nikèl kwiv. Fòs ki pi wo nanC71500mande apeprè20-30% plis koupl woulepaseC70600.



Konsepsyon fèy tib echanjeur chalè

Poukwiv nikèl echanjeur chalè tib, lafèy tibta dwenaval kwiv, aliminyòm an kwiv, oswanikèl kwivpou evite kowozyon galvanik. Evite asye pur oswa fèy tib asye kabòn ak tib kwiv nikèl.



Ki jan yo netwaye tib echanjeur chalè kwivte fè nan nikèl kwiv mande pou prezève kouch oksid pwoteksyon an.



Netwayaj chimik:

Sèvi akanpeche asid asidoswaasid sulfamikpou retire echèl

Pa janm sèvi ak asid idroklorik– li atake nikèl kwiv

Pou biofouling, sèvi akdiyoksid klòoswaklorinasyonnan nivo kontwole (anba a 0.5 ppm rezidyèl)



Netwayaj mekanik:

Sèvi akbwòs nilonoswakaoutchou{0}}sistèm netwayaj bal

Pa janm sèvi ak bwòs asye oswa gratwa metal - yo retire fim pwoteksyon an

Pouki jan yo netwaye tib echanjeur chalè kwivpakèt aku tib echanjeur chalèjeyometri, sèvi ak bwòs arbr fleksib ki fèt espesyalman



Mezi prevantif:

Kenbe vitès dlo lanmè pi wo a1.5 m/spou anpeche sediman depoze

Evite vitès anba a0.5 m/ski pèmèt atachman biofouling

Poukwiv chalè echanjeur tib korozyonsiveyans, enstale koupon korozyon nan sistèm nan



Copper chalè echanjeur tib esperans lavipouC70600nan sèvis dlo lanmè ki byen konsève se20 a 30 ane. PouC71500, atann30+ ane.



Ki sa ki se yon tib echanjeur chalè nikèl kwiv?

A kwiv nikèl echanjeur chalè tibse yon tib san pwoblèm ki fèt ak kwiv-alyaj nikèl, anjeneralC70600 (90/10)oswaC71500 (70/30). Li fèt espesyalman poukoki ak tib echanjeur chalè, kondansateur echanjeur chalè, epievaporator tib kokiaplikasyon nan dlo lanmè ak anviwònman korozivite.



Ki diferans ki genyen ant C70600 ak C71500?

C70600gen 90% kwiv ak 10% nikèl.C71500gen 70% kwiv ak 30% nikèl.C71500gen pi wo fòs, pi wo rezistans ewozyon (jiska 4.5 m / s vs 3.5 m / s), ak pi long.esperans lavi tib echanjeur chalè kòb kwiv mete, men pi ba konduktiviti tèmik ak pi wopri tib echanjeur chalè kòb kwiv mete.



Poukisa itilize nikèl kwiv olye pou yo asye pur pou dlo lanmè?

Nan latib echanjeur chalè kòb kwiv mete vs asye purkonparezon pou dlo lanmè, nikèl kwiv ofri:

Pi bon rezistans nan kowozyon nan fant

Rezistans biofouling natirèl (foul asye pur)

Pa gen klori estrès korozyon krak

Pi fasiltib echanjeur chalè wouleak ekspansyon



Èske w gen tib C70600 pou vann nan 3/4 pous?

Wi.Tib echanjeur chalè kwiv 3/4 pous(19.05mm) pousC70600se youn nan gwosè ki pi popilè nou yo.Tib echanjeur chalè kwiv od 19mmnanC70600se estoke pou marenechanjeur chalè hvacepiu tib kondansateuraplikasyon yo.



Ki sa ki lakòz korozyon tib echanjeur chalè kòb kwiv mete nan nikèl kwiv?

Copper chalè echanjeur tib korozyonnanC70600oswaC71500se ra men li ka rive nan:

Kowozyon ewozyon- vitès pi wo pase 4.5 m/s (C71500) oswa 3.5 m/s (C70600)

Ilfid idwojèn- dlo lanmè polye

Galvanik korozyon- koneksyon ak plis metal nòb (Titàn, grafit)



Èske ou bay ASTM B111 pdf pou tib kwiv nikèl?

Wi. MandeASTM B111 pdfoswaASME SB111 pdfsoti nan ekip nou an. Nou bay touEN 12451epiJIS H3300sètifikasyon.



Èske ou ka bay echanjeur chalè pake u tib nan C70600 oswa C71500?

Wi. Nou fabrike konplèu tib echanjeur chalèepiu tib pake echanjeur chalèasanble yo nanC70600 tibepiC71500 tib. Voye oufèy tibdesen pou yon quote.



Èske SB111 C70600 menm jan ak ASTM B111 C70600?

Wi.SB111 C70600se deziyasyon Kòd Chodyè ASME.ASTM B111 C70600se deziyasyon ASTM. Chimi ak kondisyon mekanik yo idantik. Pouchalè echanjeur chofajaplikasyon ki mande ASME Stamping, presizeSB111 C70600.



Anbalaj pòv detwi menm pi bon tib an kwiv echanjeur chalè. Kòm yon faktori pwofesyonèl tib echanjeur chalè kòb kwiv mete sèvi tib echanjeur chalè kòb kwiv mete USA, Ewòp, UAE, Arabi Saoudit, ak peyi Zend, nou swiv estanda anbalaj ekspòtasyon militè - pou asire zewo domaj pandan machandiz lanmè oswa lè.



Pwosesis anbalaj estanda nou an:

Etap anbalaj	Materyèl / Metòd	Objektif
Pwoteksyon Endividyèl Tib	Papye VCI anti-rouye + bouchon plastik	Anpeche imidite, pousyè, ak rayures sou sifas enteryè echanjeur chalè tib kwiv.
Bundling	Nylon espageti + spacers an bwa	Kenbe tib echanjeur chalè kwiv OD 19mm, 1 pous, oswa 5/8 pous gwosè òganize ak Vibration -gratis.
Baryè imidite	Vlope fim PE epè (chalè -retresi)	Bloke imidite pandan vwayaj lanmè long nan tib echanjeur chalè kwiv Almay oswa Arabi Saoudit.
Eksteryè anbalaj	Ekspòtasyon-ka plywood klas oswa kas an bwa asye-bande	Li kenbe tèt ak anpile ak manyen ki graj. Chak kès ki make ak nimewo PO, alyaj (egzanp, SB111 C70600), ak kantite.
Dokimantasyon	Lis anbalaj + Sètifika Tès Mill (MTC) tache deyò	Ladwàn sipò pou echanjeur tib an kwiv ak patnè distribitè.

Pou U-Kòd Pakèt:Echanjeur chalè U tib ak echanjeur chalè pake U tib yo mete nan jig asye dedye andedan kès la pou anpeche deformation reyon koube.



Kalite Ekipman	Spesifikasyon / Kapasite	Enpak Kalite
Liy orizontal kontinyèl Distribisyon	10-tòn kapasite	Pwodui tib alyaj kwiv omojèn pou billets echanjeur chalè ak zewo porosite.
Twa-Roul Piercing Mill	Jiska 60mm OD	Precision epesè miray kontwòl pou chalè echanjeur tib epesè miray osi ba ke 0.5mm.
Fwad Desen ban	5 draws in sequence	Reyalize tolerans sere sou longè tib echanjeur chalè kwiv ak dyamèt tiyo echanjeur chalè.
Liy redresman & Koupe	CNC servo-kontwole	Burr-koupe gratis pou tib echanjeur chalè kwiv 3/4 pous ak 1 pous nan longè pwojè egzak.
U-Machin koube	CNC mandrin kalite	Pwodui kondansateur tib u ak echanjeur chalè pake U tib san kinking oswa ovale.
Eddy aktyèl tèsteur	NDT (Tès ki pa-destriktif)	100% enspeksyon nan tib C70600 ak tib C71500 pou pinholes oswa fant pou chak estanda ASTM B111 pdf.
Tester idrostatik	Jiska 200 bar	Valide ekspansyon tib echanjeur chalè ak entegrite woule tib.
Spectrometer	Emisyon optik (OES)	Konfime konpozisyon chimik ASME SB111, EN 12451, ak JIS H3300 klas sou chak pakèt.



Sètifikasyon nou yo ak konfòmite:

ASTM B111 pdf ak ASME SB111 pdf trasabilite konplè.

ISO 9001:2015 sistèm jesyon kalite.

Twazyèm -enspeksyon pati yo aksepte: SGS, BV, Lloyds, oswa TUV.

Rapò tès esperans lavi tib Copper chalè ki disponib sou demann.

Jwenn rapid sitasyon ak plan lojistik
