UNS C68700 aliminyòm kwiv "Asenik"
GNEEfounitiASTM B111 C68700 aliminyòm kwivTib "Asenik".konfòm akUNS CDA101,ASTM B111, ASTM B395, ASTM B187, ASTM B152.
C68700gen espesyalman bon pwopriyete rezistans korozyon nandlo lanmè. Tib yo apwovizyone nanrkwit O61 Tanperaman.
C68700 Tib san pwoblèm Espesifikasyon
| Paramèt | Range |
|---|---|
| Estanda | ASTM B111 / ASME SB111 |
| Nimewo UNS | C68700 |
| GB (Lachin) | HAL77-2 |
| BS (Britanik) | CZ110 |
| JIS (Japonè) | C6870 |
| DIN (Alman) | CuZn20Al2 |
| OD Range | 3mm - 70mm |
| Epesè miray la | 0.2mm - 5mm |
| Fòm | Tib wonn san pwoblèm |
C68700 aliminyòm kwiv konpozisyon chimik
| Eleman | % pwa |
|---|---|
| Kwiv (Cu) | 76.0 – 79.0 |
| Zenk (Zn) | Rès |
| Aliminyòm (Al) | 1.8 – 2.5 |
| Asenik (As) | 0.02 – 0.06 |
| Plon (Pb) | 0.07 max |
| Fè (Fe) | 0.06 max |
Pwopriyete fizik ak mekanik - UNS C68700
| Pwopriyete | Valè | Kondisyon |
|---|---|---|
| Dansite | 8.33 g/cm³ (0.301 lb/pous³) | 25 degre |
| Pwopòsyon Poisson a | 0.34 | 25 degre |
| Modil elastik | 117 GPa (16000 ksi) | 25 degre |
| Fòs rupture (min) | 345 MPa (50 ksi) | O61 Tanperaman |
| Fòs Sede (min) | 125 MPa (18 ksi) | O61 Tanperaman |
| Gwosè grenn | 0.010 - 0.045 mm | Rkwit |
C68700 Aplikasyon pou tib kwiv aliminyòm
Aplikasyon tipik yo enkli:
| Endistri | Aplikasyon |
|---|---|
| Endistriyèl | Tib kondansateur, tib evaporateur |
| Endistriyèl | Ferrules, Distiller tib |
| Endistriyèl | Tib echanjeur chalè |
| Desalination | Plant dessalement dlo lanmè |
| Jenerasyon pouvwa | Kondansasyon plant elektrik |
| Marin | Sistèm refwadisman dlo lanmè |
C68700 Tib Creole Espesifikasyon
| PEYI | STANDARD | NON |
|---|---|---|
| USA | ASTM B111 | Kwiv ak kwiv -Alyaj san pwoblèm Tib kondansasyon |
| USA | ASTM B395 | U-Bend Tib echanjeur chalè san pwoblèm |
| Lachin | GB/T8890 | Tib echanjeur chalè alyaj kwiv san pwoblèm |
| UK | BS 2871 CZ110 | Tib kwiv ak alyaj kwiv |
| Japon | JIS H3300 | Tiyo kwiv ak alyaj kwiv san pwoblèm |
| Almay | DIN1785 | Tib kwiv fòje pou kondansateur |
| Ewòp | EN 12451 | Tib wonn san pwoblèm pou echanjeur chalè |
| Bò rivaj | EEMUA 144/234 | 90-10 Piping Cu-Ni pou Offshore |
Gwosè estanda - ASTM B111 C68700 Tib
| Gwosè (pous) | Epesè miray (pous) |
|---|---|
| 1/4″ | 0.035″, 0.049″, 0.065″ |
| 5/16″ | 0.035″ |
| 3/8″ | 0.035″, 0.049″, 0.065″ |
| 1/2″ | 0.035″, 0.049″, 0.065″ |
| 5/8″ | 0.035″, 0.049″, 0.065″ |
| 3/4″ | 0.035″, 0.049″, 0.065″ |
| 1″ | 0.035″, 0.049″, 0.065″, 0.120″ |
FAQ
Q1: Ki sa ki C68700 aliminyòm kwiv?
A: C68700se yonalyaj kwiv aliminyòmki gen 76-79% kwiv ak 1.8-2.5% aliminyòm, ak 0.02-0.06% asenik te ajoute pou anpeche dezincification nan dlo lanmè.
Q2: Ki ekivalan Chinwa UNS C68700?
A: Chinwa yoGB/T8890ekivalan aUNS C68700seHAL77-2. Lòt ekivalan yo enkliBS CZ110, JIS C6870, epiDIN CuZn20Al2.
Q3: Ki dansite C68700?
A: C68700dansite se8.33 g/cm³ (0.301 lb/pous³)nan 25 degre, ak rapò Poisson a 0.34 ak modil elastik 117 GPa.
Q4: Ki gwosè ki disponib pou tib C68700?
A: ASTM B111 C68700 tibyo disponib nanOD soti nan 3mm a 70mmepiepesè miray soti nan 0.2mm a 5mm. Gwosè pous estanda: 1/4″ a 1″.
Q5: Ki fòs rupture C68700?
A: UNS C68700nan rkwit O61 tanperaman gen minimòmfòs rupture nan 345 MPa (50 ksi)epifòs sede nan 125 MPa (18 ksi) .
Q6: Ki tès ekspansyon ki nesesè pou C68700?
A: C68700 tibdwe kenbe tèt ak20% ekspansyonnan OD orijinal pa ASTM B153, ki pa gen okenn fann vizib oswa rupture.
Q7: Ki kondisyon gwosè grenn jaden pou C68700?
A: Tib C68700 rkwitmande yongwosè mwayèn grenn nan 0.010 a 0.045 mmpa ASTM E112 nan agrandisman 75x.
Q8: Ki diferans ki genyen ant C68700 ak C44300?
A: C68700 (Aliminyòm kwiv)gen 1.8-2.5% Al pou rezistans enpak dlo lanmè.C44300 (Amiralite an kwiv)gen 1% Sn pou rezistans jeneral korozyon.
Q9: Ki presyon tès pneumatik pou C68700?
A: C68700 tibyo teste nan60 psig (400 kPa) minimòmpresyon lè entèn pou 5 segonn san okenn flit.
Q10: Ki estanda ki aplike nan tib echanjeur chalè C68700?
A: C68700 tibrespekteASTM B111, ASME SB111, EN 12451, DIN 1785, BS 2871, JIS H3300, ak GB/T8890.
Q11: Poukisa C68700 gen asenik?
A: Asenik (0.02-0.06%)anpechedezinkifikasyon– selektif zenk lesivaj nan dlo lanmè ki lakòz echèk tib. Sa pwolonje lavi sèvis a 10+ ane.
Q12: Ki fòmil tès idrostatik pou C68700?
A: P=2St/(D-0.8t)kote S=7000 psi fib estrès. Presyon maksimòm tès la se 1000 psi (7.0 MPa) sof si yo espesifye.
Q13: Ki modil elastik C68700 la?
A: UNS C68700gen yonmodil elastik 117 GPa (16000 ksi)nan 25 degre, ak rapò Poisson a 0.34.
Q14: Ki sa ki C68700 itilize pou?
A: C68700 tibyo itilize poukondansateur, evaporateur, echanjeur chalè, ferrules, ak tib distilateurnan plant elektrik, plant desalination, ak aplikasyon maren.
Q15: Ki diferans ki genyen ant C68700 ak C70600?
A: C68700 (Aliminyòm kwiv)reziste atak enpak nan gwo-dlo lanmè a gwo vitès.C70600 (90/10 kwiv-Nikèl)reziste korozyon jeneral ak biofouling pi byen.
100% enspeksyon pou chak ASTM B111 / C68700 - Kliyan temwen

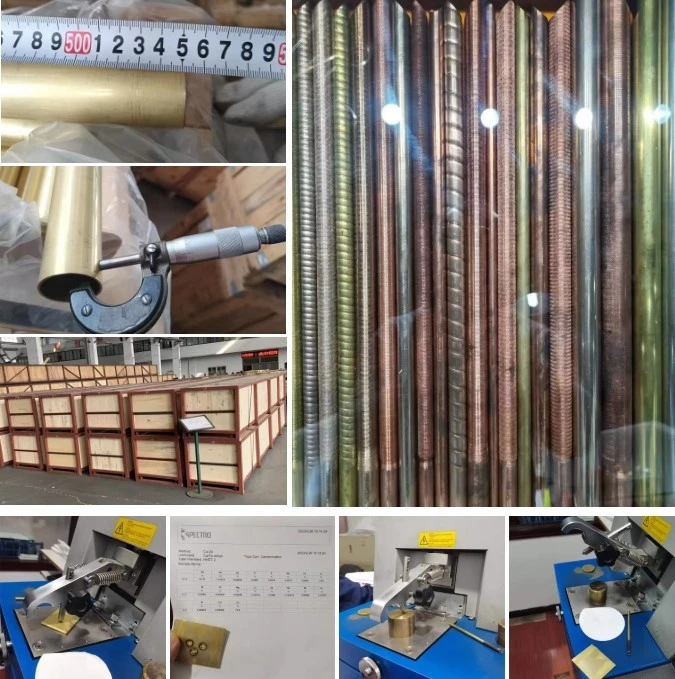

Chak tib nan lot sa a te pase enspeksyon twazyèm -pati temwen dapre estanda ASTM B111 pou alyaj C68700. Anba a se foto aktyèl ki soti nan enspeksyon kliyan-sou plas, ki gen ladan tès aktyèl eddy ak verifikasyon dimansyon.
Atik enspeksyon yo verifye:
• Tès kouran Eddy (ECT) – pa gen okenn defo nan-mi yo
• Eksteryè dyamèt & epesè miray - nan tolerans ± 0.02mm
• Sifas fini ak tanperaman (O61) - konfòm ak ASTM
• Dite ak konpozisyon chimik – sètifye.
Ekspòtasyon-Anbalaj pare - Anti-Rouye ak ka an bwa
Apre yo fin pase enspeksyon, tout tib yo chaje dapre estanda ekspòtasyon yo ak kondisyon espesifik kliyan{0}. Pwosesis anbalaj la dokimante anba a pou asire trasabilite ak domaj-livrezon gratis.
Etap anbalaj yo montre nan videyo ak imaj:
1. Tib netwayaj & siye
2. Bouchon plastik sou tou de bout
3. Anbalaj papye VCI anti-rouye
4. Bundle strapping ak fim baryè imidite
5. Plywood ka an bwa (ISPM-15 konfòme) ak padding kim
6. Etikèt ak klas ASTM, nimewo lot, ak koupon pou enspeksyon
Faktori nou yo ak ekipman
Tout tib ASTM C68700 yo pwodui ak enspekte sou ekipman -nan kay nou an, sa ki pèmèt tout kontwòl pwosesis soti nan depoze billet jiska anbalaj final la.
Ekipman kle yo itilize pou lot sa a:
• Endiksyon founo k ap fonn - alyaj egzak (Cu + Zn + Al + As)
• orizontal kontinyèl Distribisyon - estrikti billet inifòm
• Ekstrisyon laprès (800T / 1630T) - fòme tib san pwoblèm
• Fwad desen ban (5-40m) - presizyon dimansyon nan ± 0.02mm
• Entènèt eddy aktyèl tèsteur (FOERSTER / MAC) - 100% NDT
• Epesè miray ultrasons - siveyans tan reyèl -
• Recuit founo (atmosfè kontwole) – tanperaman O61
-Metroloji nan kay la: Mikwomèt, mezi pin, konparatè optik, tèsteur dite (HV/HRB)
Tout ekipman yo kalibre chak trimès. Dosye pwodiksyon yo retrace pa nimewo loto.
Copper & Copper Alloy Products - Ranje Pwovizyon pou
| Fòm pwodwi | Alyaj komen / Klas | Gwosè Range | Estanda | Aplikasyon tipik |
|---|---|---|---|---|
| Tib / Tiyo | C12200, C11000, C68700, C70600, C71500, C44300, C27000 | OD: 4mm - 219mm Miray: 0.5mm - 20mm Longè: jiska 15m |
ASTM B68, B75, B111, B280, B359, B466 | Echanjeur chalè, kondansateur, HVAC, plonbri, glasyè lwil oliv |
| Plak / Fèy | C11000, C12200, C26000, C26800, C52100, C68700 | Thk: 0.5mm - 50mm Lajè: jiska 1200mm Longè: jiska 4000mm |
ASTM B152, B169, B103, B465 | Pati elektrik, twati, garnitur, panno endistriyèl |
| Rod / Bar | C11000, C26000, C36000, C46400, C48500, C63000 | Dyamèt: 3mm - 120mm Longè: 1m - 6m (oswa koutim) |
ASTM B16, B124, B138, B150, B453 | Tij valv, arbr, Fastener, konpozan usinage |
| Fil | C11000, C16200, C17500, C26000, C52100, C64700 | Dyamèt: 0.1mm - 12mm Pwa bobin: jiska 100kg |
ASTM B1, B2, B3, B197, B206, B624 | Soude elektwòd, kondiktè elektrik, sous dlo, may |
| Strip / Foil | C11000, C19400, C26000, C26800, C52100, C70250 | Thk: 0.05mm - 3.0mm Lajè: 5mm - 600mm |
ASTM B36, B465, B694, B888 | Konektè, tèminal, onglè batri, pwoteksyon, pati Stamping |
